簡述

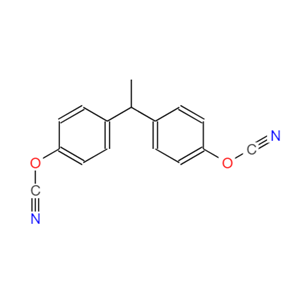

1,1-雙(4-氰氧苯基)乙烷中文別名雙酚E型氰酸酯，英文名稱為1,1-Bis(4-cyanatophenyl)ethane，是一種化學(xué)式為C16H12N2O2，分子量為264.28的化合物。常溫常壓下，1,1-雙(4-氰氧苯基)乙烷表現(xiàn)為棕黃色至棕紅色液體，相對密度大于水，約為1.196g/mL。實驗測定的該物質(zhì)的其他物性數(shù)據(jù)還包括：沸點為383℃，閃點為149℃，折射率為1.578。
制備方法
將1份重量份的雙酚E溶入6-9份重量份苯類溶劑中，再加入0.40-0.69份重量份的氯化氰，得混合溶液，置入在-20～10℃環(huán)境中；然后，將0.60-0.98份重量份三乙胺的在-9～-16℃環(huán)境中往混合溶液中滴加，再保溫0.4～3.0小時，得混懸液；接著，濾除混懸液中絮凝物，得溶液；最后，蒸餾，去除溶液中苯類溶劑，得黏度30～150Mpa·S/25℃的1,1-雙(4-氰氧苯基)乙烷。經(jīng)上述方法制得的1,1-雙(4-氰氧苯基)乙烷流動性好，成本低，無溶劑[1]。
應(yīng)用
氰酸酯樹脂技術(shù)領(lǐng)域公開了一種增韌改性雙酚E型氰酸酯樹脂的制備方法，包括如下步驟：第一步，制備改性劑；第二步，制備增強粒子；第三步，將增強粒子和改性劑添加到1,1-雙(4-氰氧苯基)乙烷預(yù)聚物中，在60℃下攪拌1h，然后80℃下抽真空30-40min，最后經(jīng)過加熱固化，得到一種增韌改性雙酚E型氰酸酯樹脂。該發(fā)明通過改性劑引入了醚鏈，在提高韌性的同時，在1,1-雙(4-氰氧苯基)乙烷的交聯(lián)網(wǎng)絡(luò)中引入SiOSi鏈段，維持了氰酸酯樹脂的耐熱性和介電性能。還加入了一種增強粒子，與材料的相容性好，使形成的交聯(lián)網(wǎng)絡(luò)規(guī)整。同時，引入了含氟單體，相較于未添加含氟單體的粒子耐化學(xué)性，耐高低溫性和疏水性更好[2]。
有關(guān)研究
通過示差掃描量熱分析和熱重分析以及凝膠時間，吸水率和電性能測試研究二烯丙基雙酚A(DAB)和雙酚A(BPA)的加入對1,1-雙(4-氰氧苯基)乙烷性能的影響。結(jié)果表明，4-5d沸水浸泡后DAB質(zhì)量分?jǐn)?shù)10%的改性1,1-雙(4-氰氧苯基)乙烷的吸水率較未改性下降了1.5%。7 000~19 000 MHz下DAB改性1,1-雙(4-氰氧苯基)乙烷的介電性能較未改性有顯著提高，介電性能隨著DAB用量的增加而提高。相同用量下DAB改性1,1-雙(4-氰氧苯基)乙烷的各項性能優(yōu)于BPA，但雙酚化合物會使1,1-雙(4-氰氧苯基)乙烷的耐熱性降低[3]。
參考文獻
[1]宗加榮,陸壽伯,金中寶,等.雙酚E型氰酸酯樹脂的制備方法:CN200910029287.X[P].
[2]張科明,呂嘉木,王仁軍.一種增韌改性雙酚E型氰酸酯樹脂的制備方法:CN202211385579.9[P].
[3]高堂鈴,張賽,王冠,等.雙酚化合物改性雙酚E型氰酸酯的研究[J].熱固性樹脂, 2015(4):5.DOI:CNKI:SUN:RGXS.0.2015-04-021.
