簡述

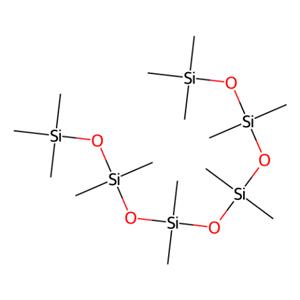

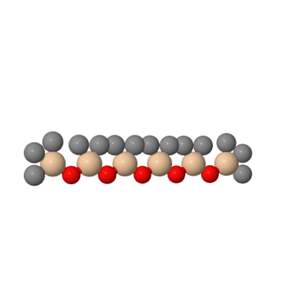

十四甲基六硅氧烷是一種化學式為C₁₄H₄₂O₅Si₆，分子量為458.99的長鏈硅氧烷化合物，性狀為無色液體。關(guān)于該化合物的物理性質(zhì)，實驗測得的部分數(shù)據(jù)如下：相對密度：0.891 g/cm³；熔點：-59°C；沸點：245-246°C；蒸氣壓：0.27Pa at 20℃；折射率：1.3948。

應(yīng)用

二甲基硅油具有低表面張力，耐熱耐酸等眾多優(yōu)點，在生活中被廣泛應(yīng)用于各個領(lǐng)域。低聚合度二甲基硅油具有良好的分散性，獨特的揮發(fā)性，以及低表面張力，常被用作個人護理產(chǎn)品中的基礎(chǔ)流體。十四甲基六硅氧烷(MD4M)作為低聚合度二甲基硅油中的純組分，具有很好的代表性，因此可以用于二甲基硅油的合成研究?；诖罅垦芯繑?shù)據(jù)，文獻報道了一種固體超強酸MoO₃/ZrO₂[1]。

有關(guān)研究

為了研究長鏈硅氧烷（如十四甲基六硅氧烷）在抑制修復(fù)液腐蝕電纜鋁芯方面的效果及其對水樹老化交聯(lián)聚乙烯(XLPE)電纜絕緣性能的提升效果。研究人員采用兩種不同配方的修復(fù)液對鋁芯進行腐蝕，觀察鋁芯的質(zhì)量變化和表面微觀結(jié)構(gòu)變化；同時采用兩種修復(fù)液對水樹老化電纜進行修復(fù)，分析電纜的電氣性能和XLPE絕緣的微觀結(jié)構(gòu)變化。結(jié)果表明：添加了長鏈硅氧烷的修復(fù)液造成的鋁芯質(zhì)量損失小于未添加長鏈硅氧烷的修復(fù)液；采用兩組修復(fù)液修復(fù)后，電纜的電導(dǎo)率和非線性系數(shù)明顯下降，0.1 Hz下的介質(zhì)損耗因數(shù)也下降，并且添加了長鏈硅氧烷修復(fù)液的一組電導(dǎo)率和低頻介質(zhì)損耗因數(shù)均小于未添加長鏈硅氧烷修復(fù)液的一組。分析認為，修復(fù)液反應(yīng)生成的甲醇是導(dǎo)致鋁芯腐蝕的原因，長鏈硅氧烷可以抑制修復(fù)液的水解，降低單位時間內(nèi)生成的甲醇含量，從而抑制修復(fù)液對鋁芯的腐蝕危害?；谝陨习l(fā)現(xiàn)，證明了添加長鏈硅氧烷的修復(fù)液對鋁芯的腐蝕作用降低，同時修復(fù)絕緣老化的效果更佳[2]。

參考文獻

[1]胡小勇.固體酸催化合成二甲基硅油的研究[D].南京工業(yè)大學,2016.

[2]劉宇舜,李詩雨,程登峰,等.長鏈硅氧烷修復(fù)液抑制電纜鋁芯腐蝕的機理及修復(fù)效果研究[J].絕緣材料, 2020, 53(10):7.DOI:10.16790/j.cnki.1009-9239.im.2020.10.009.
