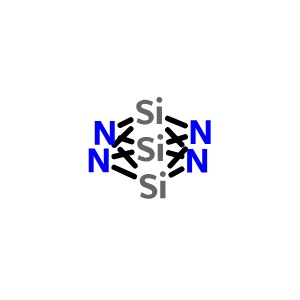

氮化硅是由硅元素和氮元素構(gòu)成的化合物。在氮?dú)鈿夥障拢瑢钨|(zhì)硅的粉末加熱到1300-1400°C之間，硅粉末樣品的重量隨著硅單質(zhì)與氮?dú)獾姆磻?yīng)遞增。在沒(méi)有鐵催化劑的情況下，約7個(gè)小時(shí)后硅粉樣品的重量不再增加，此時(shí)反應(yīng)完成生成Si3N4。除了Si3N4外，還有其他幾種硅的氮化物（根據(jù)氮化程度和硅的氧化態(tài)所確定的相對(duì)應(yīng)化學(xué)式）也已被文獻(xiàn)所報(bào)道。

性能

1、耐熱，在常壓下，Si3N4沒(méi)有熔點(diǎn)，于1870℃左右直接分解，可耐氧化到1400℃，實(shí)際使用達(dá)1200℃(超過(guò)1200℃力學(xué)強(qiáng)度會(huì)下降)。

2、熱膨脹系數(shù)?。?.8-3.2）×10-6/℃，導(dǎo)熱系數(shù)高，抗熱震，從室溫到1000℃熱沖擊不會(huì)開(kāi)裂。

3、摩擦系數(shù)?。?.1），有自潤(rùn)滑性，（加油的金屬表面摩擦系數(shù)0.1-0.2）。

4、化學(xué)性質(zhì)穩(wěn)定，耐腐蝕，除氫氟酸外不與其他其他無(wú)機(jī)酸反應(yīng)，800℃干燥氣氛下不與氧發(fā)生反應(yīng)，超過(guò)800℃，開(kāi)始在在表面生成氧化硅膜，隨著溫度升高氧化硅膜逐漸變穩(wěn)定，1000℃左右可與氧生成致密氧化硅膜。可保持至1400℃基本穩(wěn)定。

5、氮化硅硬度高，耐磨損，莫氏硬度僅次于金剛石、立方氮化硼、碳化硼、碳化硅，抗機(jī)械沖擊。

6、氮化硅是共價(jià)鍵化合物，很難致密，有時(shí)需外加助劑，密度約為3.4（不同成型方法致密度不一樣，熱壓成型致密度較高，鋼的密度約為7.85，鈦合金的密度約為4.5左右，單位均為g/cm3）。

7、脆性大，可采用氮化硅纖維增韌，使其高溫強(qiáng)度穩(wěn)定。
