27546-07-2
27546-07-2 結(jié)構(gòu)式
基本信息
氧化鉬銨
鉬酸>=85%
二鉬酸銨
鉬酸銨 (DI), MO 56.5%
AMMONIUM MOLYBDATE
AMMONIUM MOLYBDATE (DI)
AMMONIUM MOLYBDATE REAGENT
AMMONIUM MOLYBDATE TS
AMMONIUM MOLYBDENUM OXIDE (DI)
MOLYBDIC ACID
molybdate(mo2o72-),diammonium
Ammoniumdimolybdate=Diammoniumdimolybdate
Molybdic(Ⅵ) acid
Molybdic(VI) acid
Ammoniummolybdate(di),Mo56.5%
Ammoniumdimolybdate,99%
Ammonium molybdenum oxide ((NH4)2Mo2O7)
Diammoniumdimolybdat
molybdate, diammonium
Diammonium dimolybdate
DIAMMONIUMHEPTAOXODIMOLYBDATE(2-)
物理化學(xué)性質(zhì)
NIOSH: IDLH 1000 mg/m3
安全數(shù)據(jù)
應(yīng)用領(lǐng)域
常見(jiàn)問(wèn)題列表
二鉬酸銨，俗稱(chēng)ADM，常用(NH4)2Mo2O7來(lái)表示，為白色粉末結(jié)晶，產(chǎn)品無(wú)肉眼可見(jiàn)的夾雜物，易溶于堿和水，不溶于醇和丙酮；主要采用蒸發(fā)結(jié)晶法制??；除了適用于焙燒生產(chǎn)純?nèi)趸f、還原鉬粉，制造鉬片、鉬絲、鉬元件、二鉬酸銨；還廣泛用于生產(chǎn)加氫、脫硫等石油精煉催化劑、化肥催化劑及染料。
白色粉末結(jié)晶，產(chǎn)品無(wú)肉眼可見(jiàn)的夾雜物，易溶于堿和水，不溶于醇和丙酮。蒸發(fā)結(jié)晶制得的二鉬酸銨，
1.用于制取催化劑、金屬鉬、顏料、金屬表面處理、緩蝕劑、微量元素肥料等。
2.用于制取鉬粉、制造陶瓷顏料及其它鉬化合物的原料于焙燒生產(chǎn)純?nèi)趸f，還原鉬粉，制造鉬片、鉬絲和鉬元件。
3.用于生產(chǎn)加氫、脫硫等石油精煉化劑，化肥催化劑及染料。
一種從含鉬溶液中制備二鉬酸銨的方法，包括以下步驟：
(1)常溫硫化工藝：對(duì)含鉬溶液進(jìn)行攪拌，同時(shí)加入硫化銨，將溶液的顏色由藍(lán)色調(diào)整至無(wú)色，靜置24小時(shí)，然后將上清液通過(guò)紙板式過(guò)濾器，濾液作為下一酸沉工序的原料；
(2)酸沉工藝：利用錨式漿葉攪拌上一工序得到的濾液，加入工業(yè)濃硫酸，將濾液的pH值調(diào)整到2.8，攪拌30min后過(guò)離子交換柱吸附，并對(duì)濾渣用純水淋洗，得到粗四鉬酸銨；在加入工業(yè)濃硫酸的過(guò)程中，應(yīng)控制加入速度以控制溶液的溫度低于45℃；其中，所述的離子交換柱采用D314樹(shù)脂，3級(jí)吸附、1級(jí)解析的四級(jí)串聯(lián)吸附除雜；酸沉母液的流速控制在2倍/小時(shí)吸附；解析液采用濃度為5N的氨水，從上往下1倍/小時(shí)流速解析；再生采用4～6％硫酸含量的溶液從上往下1倍/小時(shí)流速再生；
(3)重溶蒸發(fā)結(jié)晶工藝：將純水加熱至沸騰，接著加入粗四鉬酸銨，然后加入氨水調(diào)整pH值至6.5～7.0，趁熱過(guò)濾，得到的濾液入結(jié)晶釜，在真空度為-0.05～-0.09Mpa，溫度為75℃的條件下進(jìn)行真空蒸發(fā)濃縮，待蒸發(fā)掉55％的水分后，過(guò)濾，母液返回步驟(2)再次進(jìn)行酸沉；采用微波對(duì)結(jié)晶體進(jìn)行烘干，使結(jié)晶體的含水率低于0.5％，即得二鉬酸銨。
圖1為重溶結(jié)晶法生產(chǎn)工藝流程圖
操作步驟為：(1)四鉬酸銨溶解：按一定比例先向溶解釜加入純水, 將純水加熱到 70℃, 在攪拌狀態(tài)下 , 慢慢加入四鉬酸 銨 和 氨 水 , 使 鉬 酸 銨 濃 度 控 制 在MoO3 400g/ L 左右 , pH 為5.5 ～ 6.5 。(2)鉬酸銨溶液過(guò)濾：四鉬酸銨溶解后 , 通入適量蒸氣將鉬酸銨溶液升溫到 80～ 90 ℃, 用板框過(guò)濾機(jī)熱過(guò)濾,濾液放入結(jié)晶釜 。(3)冷卻結(jié)晶：在冷卻結(jié)晶釜中 ,在攪拌狀態(tài)下,待起晶種作用的初始晶核形成后, 通入冷卻水冷卻至室溫 ,析出二鉬酸銨晶體, 放料液 ,離心機(jī)脫水 ,分離得二鉬酸銨產(chǎn)品。

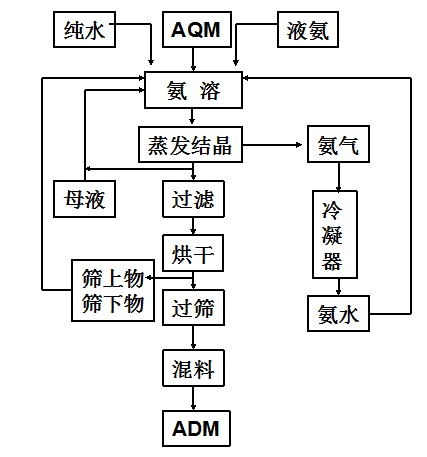

2.采用蒸發(fā)結(jié)晶法制取。具體工藝流程圖如圖2所示。
圖2為蒸發(fā)結(jié)晶法生產(chǎn)工藝流程圖
反應(yīng)方程式為：
(NH4)2Mo4O13+3H2O +6NH3=4(NH4)2MoO4
2(NH4)2MoO4=(NH4)2Mo2O7+H2O +2NH3↑
H2O +NH3=NH4OH
操作步驟為：在加入純水的反應(yīng)釜中加液氨, 調(diào)整溶液 pH值,加入 四鉬酸銨（AQM） , 調(diào)整溶液密度 、pH 值 , 加溫 。料液經(jīng)過(guò)濾后進(jìn)入蒸發(fā)結(jié)晶器, 蒸發(fā)過(guò)程進(jìn)行一定時(shí)間后加入定量試劑 A , 蒸發(fā)過(guò)程結(jié)束。料漿經(jīng)離心機(jī)脫水 ,濕料投入遠(yuǎn)紅外干燥機(jī)中在一定溫度下烘干 ,干料經(jīng)過(guò)篩在混料機(jī)中混勻后即為產(chǎn)品 。
| 報(bào)價(jià)日期 | 產(chǎn)品編號(hào) | 產(chǎn)品名稱(chēng) | CAS號(hào) | 包裝 | 價(jià)格 |
| 2025/05/22 | 035579 | 鉬酸銨 (di), 10% w/v 水溶液 Ammonium molybdate (di), 10% w/v aq. soln. | 27546-07-2 | 500ml | 825元 |
| 2025/05/22 | 035579 | 鉬酸銨 (di), 10% w/v 水溶液 Ammonium molybdate (di), 10% w/v aq. soln. | 27546-07-2 | 1L | 1288元 |
| 2025/05/22 | 012215 | 鉬酸銨 (di), Mo 56.5% Ammonium molybdate (di), Mo 56.5% | 27546-07-2 | 50g | 163元 |
