1303-86-2
中文名稱(chēng)
三氧化二硼
英文名稱(chēng)
Boron oxide
CAS
1303-86-2
EINECS 編號(hào)
215-125-8
分子式
BHO
MDL 編號(hào)
MFCD00011315
分子量
27.82
MOL 文件
1303-86-2.mol
更新日期
2025/06/15 10:57:38
1303-86-2 結(jié)構(gòu)式
基本信息
中文別名
硼酐三氧化二硼
氧化硼
三氧化硼
無(wú)水硼酸
硼酸酐
氧化硼(硼)
三氧化二硼(白色粉末)
三氧化二硼,白色粉末(0404已兩次B/O,庫(kù)存暫不足)
氧化硼, PURATRONIC|R, 99.999% (METALS BASIS)
氧化硼, PURATRONIC|R, (H{2}O 200PPM), 99.999% (METALS BASI
氧化硼, 99.98% (METALS BASIS)
氧化硼, 97.5% MIN, TYPICALLY 98.5%
氧化硼, 99.999% (METALS BASIS)
英文別名
BORIC ACIDBORIC ACID-ANHYDRIDE
BORIC ACID, ANHYDROUS
BORIC ANHYDRIDE
BORIC OXIDE
BORON (III) TRI-OXIDE
BORON OXIDE
BORON TRIOXIDE
DI-BORON TRIOXIDE
ORTHOBORIC ACID
B2O3
B-O
Boria
boricacid(hbo2),anhydride
boricoxide(b2o3)
Boron oxide (B2O3)
Boron sesquioxide
boronoxide(b2o3)
boronsesquioxide
caswellno.109b
所屬類(lèi)別
無(wú)機(jī)化工產(chǎn)品: 無(wú)機(jī)鹽: Cb硼化物物理化學(xué)性質(zhì)
外觀性狀無(wú)色玻璃狀晶體或粉末。表面有滑膩感，無(wú)味。 可溶于酸、乙醇、熱水，微溶于冷水。
溶解性可溶于酸、乙醇、熱水，微溶于冷水。
熔點(diǎn)450 °C(lit.)
沸點(diǎn)1860 °C
堆積密度900-1100kg/m3
密度2.46 g/mL at 25 °C(lit.)
蒸氣密度>1 (vs air)
蒸氣壓1Pa
閃點(diǎn)1860°C
儲(chǔ)存條件Inert atmosphere,Room Temperature
溶解度水中的溶解度為36克/升
形態(tài)pellets
比重2.46 +/- 0.01
顏色白色
PH值4 (10g/l, H2O, 25℃)
氣味 (Odor)Odorless
生物來(lái)源human blood
水溶解性36 g/L (25 ºC)
敏感性吸濕性
Merck14,1337
晶系Three sides
空間群P31
晶格常數(shù)
| a/nm | b/nm | c/nm | α/o | β/o | γ/o | V/nm3 |
| 0.4334 | 0.4334 | 0.8334 | 90 | 90 | 120 | 0.1356 |
暴露限值ACGIH: TWA 10 mg/m3
OSHA: TWA 15 mg/m3
NIOSH: IDLH 2000 mg/m3; TWA 10 mg/m3
OSHA: TWA 15 mg/m3
NIOSH: IDLH 2000 mg/m3; TWA 10 mg/m3
穩(wěn)定性穩(wěn)定的。對(duì)濕氣敏感。與水不相容。
InChIKeyJKWMSGQKBLHBQQ-UHFFFAOYSA-N
CAS 數(shù)據(jù)庫(kù)1303-86-2(CAS DataBase Reference)
NIST化學(xué)物質(zhì)信息Diboron trioxide(1303-86-2)
EPA化學(xué)物質(zhì)信息Boric oxide (1303-86-2)
安全數(shù)據(jù)
警示詞危險(xiǎn)
危險(xiǎn)性描述H360D
防范說(shuō)明P201-P202-P280-P308+P313-P405-P501
危險(xiǎn)品標(biāo)志Xi
危險(xiǎn)類(lèi)別碼R36/37/38
安全說(shuō)明S26-S37/39
職業(yè)暴露等級(jí)B
職業(yè)暴露限值TWA: 10 mg/m3
WGK Germany1
RTECS號(hào)ED7900000
F3-10
TSCAYes
海關(guān)編碼28100010
毒害物質(zhì)數(shù)據(jù)1303-86-2(Hazardous Substances Data)
毒性LD50 orally in Rabbit: 3150 mg/kg
立即威脅生命和健康濃度2,000 mg/m3
應(yīng)用領(lǐng)域
用途一
用作助熔劑，還用于玻璃、搪瓷、制造硼化合物原料及彩色電視機(jī)工業(yè) 用作半導(dǎo)體硅的摻雜源和硅酸鹽分解時(shí)的助熔劑，還可用于硼的制造用途二
用于制取元素硼和精細(xì)硼化合物，制造硼玻璃、光學(xué)玻璃、耐熱玻璃及玻璃纖維等，還用作油漆阻燃劑和干燥劑用途三
用作硅酸鹽分解時(shí)的助熔劑，半導(dǎo)體材料的摻雜劑，耐熱玻璃器皿和油漆耐火添加劑。是制取元素硼和各種硼化合物的原料。在冶金工業(yè)上用于合金鋼的生產(chǎn)。可用作有機(jī)合成的催化劑，高溫用潤(rùn)滑劑的添加劑以及化學(xué)試劑等。用途四
冶金，硅酸鹽分析中測(cè)定二氧化硅和堿。吹管分析。分解硅酸鹽的助熔劑。參考質(zhì)量標(biāo)準(zhǔn)
參考標(biāo)準(zhǔn)▼
▲
指標(biāo)名稱(chēng)
指標(biāo)
氧化硼(B2O3)/%≥
98.8
氧化硅(SiO2)/%≤
0.3
鈉(Na)/%≤
0.1
氧化鋁(A12O3)/%≤
0.2
氧化鐵(Fe2O3)/%≤
0.1
氧化鈣(CaO)/%≤
0.05
附著水(包括結(jié)晶水)/%≤
0.75
粒度(246μm以下)
%≥90
制備方法
方法一
常壓法將硼酸送人加熱釜內(nèi)，升溫，硼酸徐徐脫水。當(dāng)溫度升到107.5℃時(shí)變?yōu)槠鹚?HBO2)，升溫到150～160℃時(shí)轉(zhuǎn)變?yōu)樗呐鹚?H2B4O7)，650℃以上則熔體產(chǎn)生大量泡沫，最終將溫度保持在800～1000℃，灼燒脫水到物料呈紅色并不再鼓泡為止。熔料相對(duì)密度為1.52。這時(shí)開(kāi)啟抽絲機(jī)進(jìn)行抽絲，溫度控制在700～900℃。然后將抽絲機(jī)上的氧化硼絲用退切機(jī)切斷，包裝，得氧化硼成品。其2H3BO3→B2O3+3H2O
真空法將硼酸置于不銹鋼盤(pán)中，放人烘箱內(nèi)先烘1.5 h，再升溫至150℃，加熱4 h。加熱過(guò)程中要經(jīng)常翻動(dòng)，使其脫水均勻。接著將物料移出，冷卻，粉碎，然后置于真空烘箱中，保持密封，在220℃下加熱1.5 h，再升溫至260℃，并加熱4 h。再將物料冷卻、粉碎，放入管式爐中，加熱溫度控制在280℃，在真空下脫水4h，制得氧化硼產(chǎn)品。其
2H3BO3→B2O3+3H2O
1303-86-2(安全特性,毒性,儲(chǔ)運(yùn))
儲(chǔ)運(yùn)特性
庫(kù)房通風(fēng)低溫干燥; 與石灰分開(kāi)存放刺激數(shù)據(jù)
皮膚-兔 1000 毫克; 眼睛-兔 50 毫克毒性分級(jí)
中毒急性毒性
口服-小鼠 LD50: 3163 毫克/公斤; 腹腔-小鼠LD50: 1868 毫克/公斤可燃性危險(xiǎn)特性
與氧化鈣混合, 或直接放入石灰乳中混合物發(fā)熱至白熾化類(lèi)別
農(nóng)藥滅火劑
水,干粉、二氧化碳職業(yè)標(biāo)準(zhǔn)
TWA 10 毫克/立方米 (塵); TWA 10 毫克/立方米常見(jiàn)問(wèn)題列表
概述
氧化硼亦稱(chēng)“硼酸酐”。化學(xué)式B2O3，溶于熱水，冷水中僅微熱溶解。在水中形成正硼酸。在熱的水蒸氣中形成可揮發(fā)的偏硼酸。熔融狀態(tài)下，可溶解多種金屬氧化物，得到有色的硼玻璃。堿金屬以及鎂、鋁能使之還原為單質(zhì)硼。要得到高純氧化硼，必須先制備出高純硼酸，高純硼酸的制備方法主要有重結(jié)晶法、離子交換法、絡(luò)合法、酯化-水解法以及膜分離法、電化學(xué)方法、吸附法等。性狀
高純?nèi)趸鹨话阌袃煞N外觀，一種玻璃狀的碎塊，另一種白色粉末狀的。硼鎂礦石是提煉硼的原料，硼鎂礦石的三氧化二硼含量一般從3％～30％，當(dāng)硼鎂礦石
中的三氧化二硼含量在15％-30％時(shí)，此礦石適合做制取硼酸的原料，其它品位的硼鎂礦石適 合制取硼及硼化物原料。應(yīng)用
氧化硼可廣泛用作硅酸鹽分解時(shí)的助熔劑、半導(dǎo)體材料的摻雜劑、有機(jī)合成中的酸性催化劑、油漆的耐火添加劑及制取元素硼和多種硼化物的原料等，高純氧化硼（≥99.999%）則是制造Ⅲ~Ⅴ族化合物半導(dǎo)體（如砷化鎵、磷化鎵、砷化銦）時(shí)的液封劑。近年來(lái)隨著LED行業(yè)的迅速發(fā)展，其襯底材料砷化鎵的產(chǎn)量越來(lái)越大，對(duì)高純氧化硼的需求也隨之增加。
制備
步驟1：高純硼酸的制備
1）重結(jié)晶。將360g工業(yè)硼酸置于2000mL反應(yīng)瓶中，加入1400mL純水，加熱攪拌溶解，再加入3%（質(zhì)量分?jǐn)?shù)）的雙氧水。反應(yīng)回流1h，趁熱過(guò)濾，冷卻結(jié)晶，過(guò)濾，將物料于60℃下干燥。

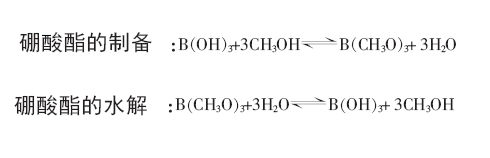

2）酯化硼酸。將180g重結(jié)晶的工業(yè)硼酸置于2000mL反應(yīng)瓶中，分別加入1500mL無(wú)水甲醇（物質(zhì)的量比為1∶12）和幾滴醋酸，攪拌的同時(shí)邊加熱，恒溫回流反應(yīng)1h?？刂茰囟纫哉舫雠鹚峒柞橹饕煞值墓卜形铮占麴s溫度為40～60℃的共沸物。當(dāng)蒸氣溫度達(dá)到60℃以上時(shí)，換接收瓶，回收甲醇，蒸至瓶中出現(xiàn)少量固體時(shí)停止加熱，冷卻瓶底液，過(guò)濾，回收硼酸。
3）水解硼酸酯化物。將40～60℃的共沸物放入燒瓶中，再加入占共沸物體積80%的高純水，水解回流1h，蒸出甲醇。冷卻結(jié)晶，過(guò)濾，干燥后得到高純硼酸。
步驟2：氧化硼煅燒
將高純硼酸置于鉑金坩堝中，依次于200℃下煅燒0.5h、900℃下煅燒1h、800℃下真空煅燒1h，在真空下隨爐冷卻后快速取出，真空包裝。
水中溶解度(g/100ml)
每100毫升水中的溶解克數(shù):2.2g/20℃
知名試劑公司產(chǎn)品信息
Acros Organics
三氧化二硼Boron oxide, -40 mesh, 99%(1303-86-2)
Alfa Aesar
氧化硼,Puratronic|r,99.999%(metalsbasis)Boron oxide, Puratronic, 99.999% (metals basis)(1303-86-2)
Sigma Aldrich
1303-86-2(sigmaaldrich)三氧化二硼價(jià)格(試劑級(jí))
| 報(bào)價(jià)日期 | 產(chǎn)品編號(hào) | 產(chǎn)品名稱(chēng) | CAS號(hào) | 包裝 | 價(jià)格 |
| 2025/05/22 | A11707 | 氧化硼, 99%
Boron oxide, 99% | 1303-86-2 | 500g | 415元 |
| 2025/05/22 | A11707 | 氧化硼 Boron oxide | 1303-86-2 | 2500g | 1624元 |
| 2025/05/22 | 089964 | 氧化硼, 99.98% (metals basis) Boron oxide, 99.98% (metals basis), Thermo Scientific Chemicals | 1303-86-2 | 100g | 1120元 |
