二、工作原理深度剖析

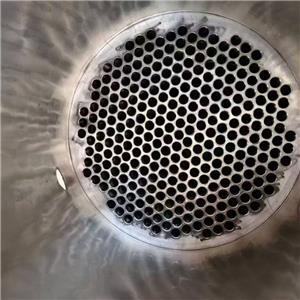

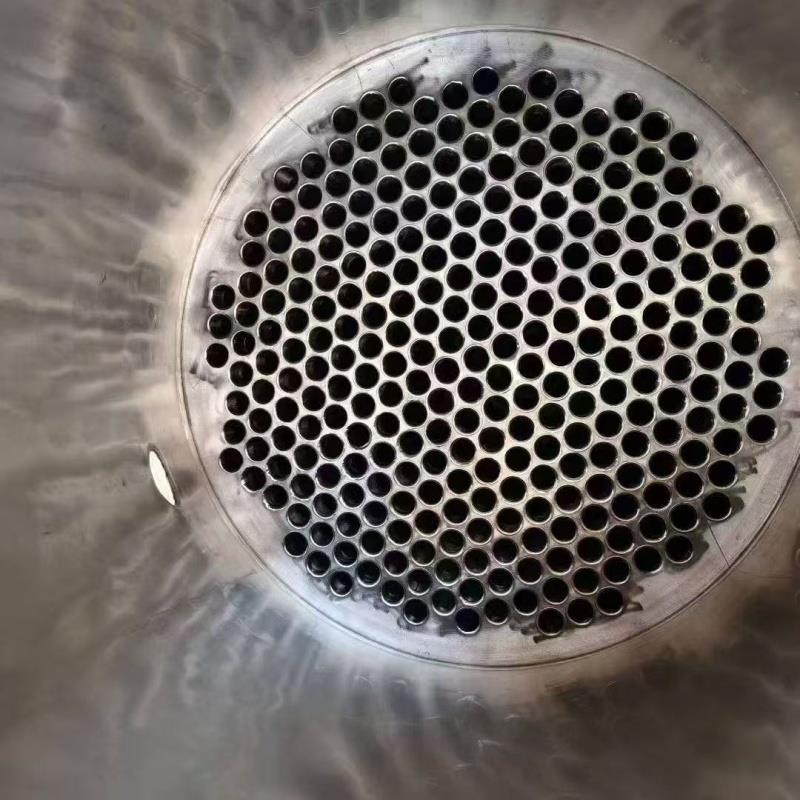

一效蒸發器:新鮮蒸汽(生蒸汽)率先進入一效蒸發器的加熱室。加熱室內的管束將蒸汽的熱量傳遞給管內流動的物料,使物料迅速升溫至沸點并開始沸騰,產生大量二次蒸汽。此時,一效蒸發器內的溫度和壓力相對較高,一般操作溫度在 100 - 120℃,壓力維持在 0.1 - 0.3MPa。例如,在化工原料濃縮場景中,初始濃度較低的物料在一效蒸發器內初步受熱蒸發,水分大量汽化,物料濃度開始提升。
二效蒸發器:一效蒸發器產生的二次蒸汽,攜帶了大量熱能,被引入二效蒸發器的加熱室作為熱源。由于二效蒸發器內的壓力低于一效,二次蒸汽在較低溫度下即可繼續加熱物料,使其進一步蒸發。二效蒸發器的操作溫度通常在 80 - 100℃,壓力為 0.05 - 0.1MPa。以食品行業的果汁濃縮為例,經過一效初步濃縮的果汁進入二效蒸發器,在更低溫度下持續蒸發水分,既避免了高溫對果汁營養成分和風味的破壞,又充分利用了一效產生的二次蒸汽余熱。

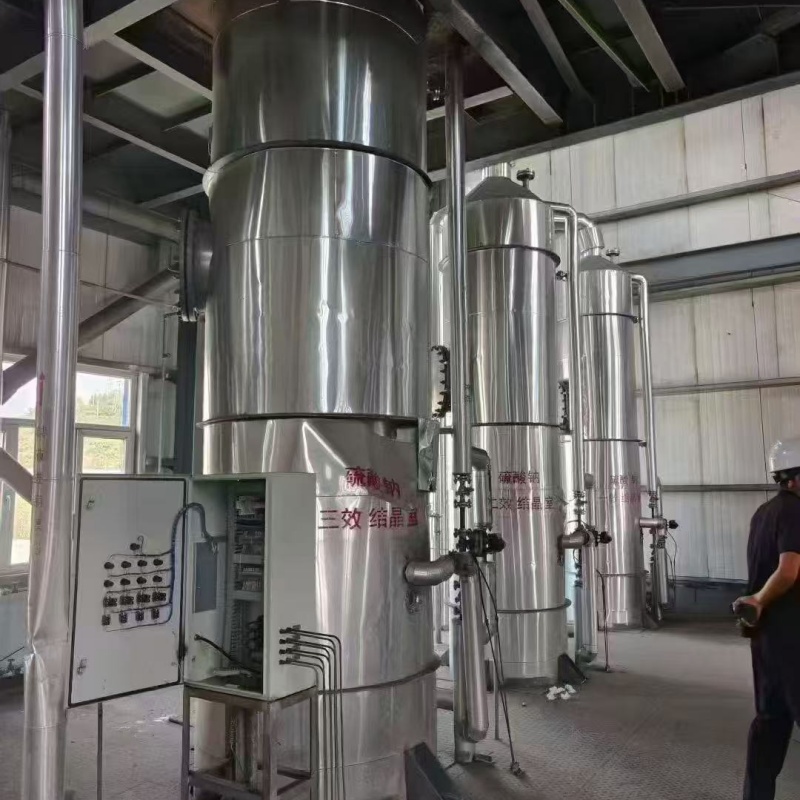

三效蒸發器:二效蒸發器產生的二次蒸汽,再次作為熱源進入三效蒸發器的加熱室。三效蒸發器在整個系統中處于負壓狀態,真空度較高,一般維持在 -0.08MPa 左右,操作溫度在 50 - 70℃。在此環境下,物料中的水分在低溫下仍能高效蒸發,進一步降低了能耗。如制藥行業中對熱敏性藥物溶液的濃縮,三效蒸發器的低溫蒸發條件可有效保護藥物活性成分,確保產品質量。
(二)物料循環與濃縮過程
強制循環機制:強制循環泵在整個蒸發過程中起著核心驅動作用。它以 1.5 - 3.5m/s 的流速,將物料從分離室底部抽出,壓送至加熱室。物料在加熱室內快速流動,與管束充分接觸,吸收熱量后迅速升溫蒸發。高流速的物料流動有效避免了物料在加熱管表面的結垢和結晶現象,同時強化了傳熱效率。例如,在磷肥生產中的磷酸濃縮過程,磷酸溶液粘度高且易結晶,強制循環泵推動磷酸溶液高速流動,防止固體結晶在加熱管表面沉積,保證了蒸發過程的持續穩定進行。
物料流向選擇:物料在蒸發器內的流向分為并流和逆流兩種模式。并流時,物料與蒸汽流向一致,從一效依次流向三效。這種流向模式下,物料濃度逐效升高,溫度也逐漸降低,適用于對溫度敏感、濃度變化對蒸發影響較小的物料。逆流則相反,物料從三效流向一效,與蒸汽流向相反。逆流模式適用于高粘度、高濃度物料,因?yàn)槲锪显跍囟容^高的一效蒸發器內停留時間較短,可減少物料因高溫和高濃度導致的結垢和變性風險。例如,在染料中間體生產廢水處理中,廢水中有機物和無機鹽濃度高,采用逆流模式能更好地適應物料特性,提高蒸發效果。
逐效濃縮實現:隨著物料在各效蒸發器中依次循環蒸發,水分不斷以二次蒸汽的形式排出,物料濃度逐效提高。在一效蒸發器內,物料經過初次蒸發濃縮,濃度有所提升;進入二效蒸發器后,繼續蒸發濃縮,濃度進一步增加;最終在三效蒸發器內達到目標濃縮濃度,完成蒸發過程,從系統中排出。例如,在化工行業的鹽類結晶生產中,原料鹽水經過三效蒸發器的逐效濃縮,鹽分濃度不斷升高,最終達到過飽和狀態,為后續的結晶工序提供了合適的原料。
