ARM11工控主板-ARM11處理器LVDS接口嵌入式工控主板

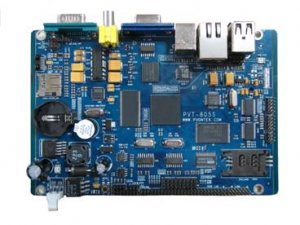

產品型號：PVT-806S

平望科技最新推出PVT-806S多媒體ARM11主板。ARM11工控主板采用CoreLogicCLM7700 ARM1176JZF@800MHz芯片，256MB內存，可使用Linux或Win CE操作系統，板載LVDS接口。ARM11處理器是為了有效的提供高性能處理能力而設計的，ARM11處理器在提供高性能的同時，也允許在性

• PVT-806S ARM開發板采用CoreLogic®CLM7700 ARM1176JZF@800MHz芯片，256MB內存，可使用Linux或Win CE操作系統。ARM11處理器是為了有效的提供高性能處理能力而設計的，ARM11處 理器在提供高性能的同時，也允許在性能和功耗間做權衡以滿足某些特殊應用。PVT-806SARM11工控主板的應用領域相當廣泛，在多媒體POS、工業 控制、多媒體互動廣告機、視頻會議系統、醫療器械、智能家居、公共廣播系統、數字可視會議系統、多功能自助查詢終端、地鐵售票系統、游戲機、船載GPS等 行業設備都有應用。

  ▼

  ▲

  產品名稱

  PVT-806S ARM11主板

  主芯片
  CPU

  CoreLogic®  CLM7700
  ARM1176JZF@800MHz

  操作系統

  Linux2.6, Win CE6.0

  存儲

  板貼NandFlash 512MB

  內存

  板貼DDR II 256MB

  以太網


  DM9000AEP
  1 x百兆自適應

  外部接口


  4 x USB 2.0 Host
  1 x USB 2.0 Device
  6 x RS232 (3線制)
  2 x RS485 (與RS232復用)
  3 x CVBS (與Y/C 共用一個通道)
  1 x Y/C分量視頻輸入
  1 x CF Type II
  1 x SD Support SDHC，SDIO
  1 x Micro SD Support SDHC，SDIO
  2 x CAN Support CAN2.0 A/B
  1 x Touch Screen（4/5 Wires）

  顯示接口

  支持LVDS(雙通道24bit)+TTL：同步雙顯，異步雙顯

  模擬接口

  4 x 12Bit ADC (0 ~ 3.3V)

  數字接口

  1 x 8GPIO(可配置方向)

  音頻接口


  1 x Line Out/In
  2 x Speaker（2x3 W Audio Amplifier）

  看門狗

  板載可編程

  供電輸入

  DC +6V ~ +21V

  功耗

  5W 以下

  工作溫度

  操作:   0 - 70℃  （商業版本）
  -20 - 85℃ （工業版本）

  工作濕度

  操作:   5% ~ 95 % 非凝結

  配件


  用戶手冊,實用的CD,的USB設備電纜,電纜、通訊電纜、音頻改編者(交直流12伏)。

  尺寸

  115mm*84mm

   相關下載

  CTN-BA0301B使用手冊
